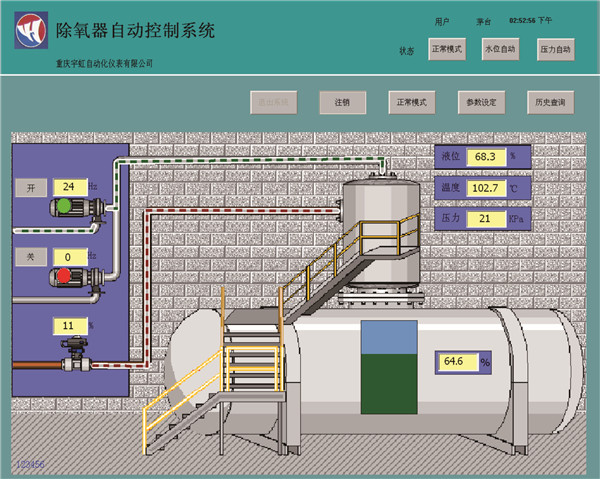

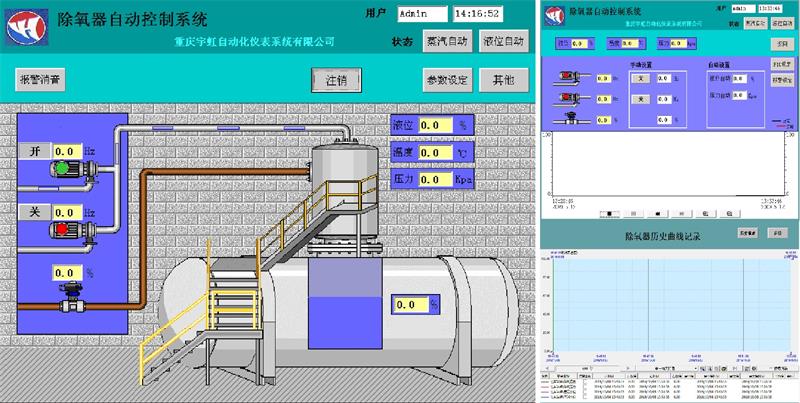

除氧器控制系统

除氧器主要是除去锅炉给水中的氧气和其它不凝结气体，以保证给水的品质，若水中溶解氧气，就会使与水接触的金属被腐蚀。同时它本身又是回热系统中的一个混合式加热器，起到加热给水的作用，如果在热交换器中有气体聚积，将使传热的热阻增加，降低设备的传热效果。因此水中溶解有任何气体都是不利的，尤其是氧气会对锅炉进行氧腐蚀，它将直接威胁设备的安全运行。该系统是针对除氧供水所设计，以保证锅炉正常使用，该系统主要由S7-300可编程逻辑控制器、变频器、电脑、显示器、监视器、水位摄像机、浮子液位计、智能压力变送器、智能差压变送器、Pt100热电阻、单室平衡容器、继电器、闪光报警器、除氧器本体、高精度智能电动调节阀、手动截止阀、安全阀、变频器等组成。通过以上核心控制部件能实现对除氧器液位的自动控制和对除氧器温度的自动控制。保证除氧器的除氧水输出供给锅炉使用。

在除氧器进水管安装温度变送器、流量传感器，在除氧器安装水位变送器，检测进水温度、进水流量、除氧器水位等信号，并将检测信号输入给计算处理模块，以控制除氧器进水与加热蒸汽的水力工况和热力工况平衡，为达到的除氧效果，保证除氧温度（104±1.5℃），调节安装在蒸汽管道上的电动执行器调节阀门，通入的蒸汽进行加热，随除氧水温高低变化而自动调整蒸汽流量大小。补水停止后，电动执行器自动关闭。需要通入一定量的蒸气加热。压力传感器、温度传感器将温度信号也传入处理模块，除氧器实现自动控制。
